Zur haargenauen Definition der Formgebung und Oberflächenverläufe werden heute leistungsstarke 3D-CAD Systeme eingesetzt. Das sind Tätigkeiten für unsere Spezialisten, die sowohl die CAD Programme beherrschen als auch das Formgefühl für die Umsetzung der Ideen mitbringen. Entsprechend der Entwicklungsphase werden z.B. im Konzept-Modelling Polygondaten und im Strak-Modelling NURBS Geometrien als 1. Klasse Oberflächen (Class-A) erzeugt.

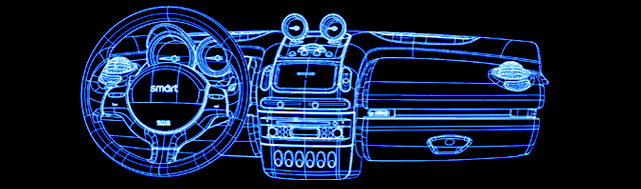

Abb: 3D-Geometriedaten einer Instrumententafel, erstellt mit Alias StudioTools (Autodesk)

Je nach Qualitäts- und Verwendungsanspruch werden die einzelnen Flächenbereiche als Polygone oder mehrspantige Oberflächen (Konzept Modelling) generiert oder als einzelspantige Flächen (Single Span Class A Surfaces) mit kurvenstetigem Übergang erzeugt (Strak). Zur Anwendung kommen bei uns die Programme Alias StudioTools (Autodesk), Maya (Autodesk) und ICEM Surf.
Die so erzeugten 3D-CAD Daten der Sichtflächen sind im weiteren Verlauf der Produktentwicklung verwendbar. Sie können z.B. in die Konstruktionsprogramme (Catia, SolidWorks, Unigraphics, etc.) zur weiteren technischen Ausarbeitung, im Prototyping und für Visualisierungen genutzt werden und sind somit zentraler Bestandteil der Entwicklung.

Auch bei terminlich knappen Projekten sind wir gerne Ihr leistungsfähiger Partner. Unsere Mitarbeiter modellieren z.B. ein komplettes Automobil Interieur nach Freigabe der Skizzen in 4-6 Wochen.

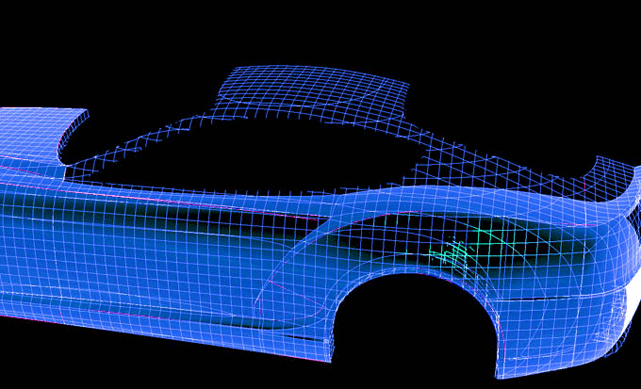

Abb: Scandaten Flächenrückführung eines Sportwagen Exterieurs

Sollte statt Ideenskizzen bereits ein Musterbauteil oder ein von hand geformtes Plastilin Modell (Clay Model) vorhanden sein, so können wir dies innerhalb eines Tages digitalisieren (3D-Scan) und die 3D-CAD Daten auf den Scandaten basierend modellieren (Reverse Modelling). Beide Vorgehensweisen (Skizze zu Daten oder Modell zu Daten) haben Ihre Vor- und Nachteile.

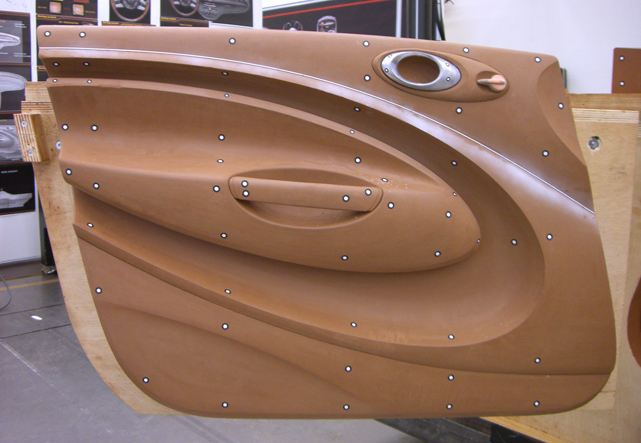

Abb: Fahrzeugtür aus Plastilin (Clay) mit Referenzmarken fürs 3-D Scannen

Gerne teilen wir mit Ihnen unsere Erfahrungen und finden bestimmt den für Ihr Projekt besten Weg. Sprechen Sie uns einfach an.

3D-Modelling mit Geist und Fingerspitzengefühl.
